Что означают коды P0120-P0123
Датчик положения дроссельной заслонки (TPS) встроен в корпус дроссельного узла Toyota. Он отслеживает угол открытия заслонки и передаёт сигнал в блок управления двигателем. На современных Toyota используется два датчика: VTA1 и VTA2. Блок управления сравнивает их показания и на основе этого рассчитывает нагрузку на двигатель, управляет впрыском и зажиганием.
Коды P0120-P0123 указывают на разные отклонения в этой цепи.
P0120 означает общую неисправность цепи датчика положения дроссельной заслонки. Блок управления получает некорректный сигнал о положении заслонки.
P0121 указывает на проблему с диапазоном или производительностью датчика. Положение дросселя, которое видит блок управления, не соответствует реальной нагрузке на двигатель. На Toyota этот код регистрируется, если разница напряжений между VTA1 и VTA2 выходит за пределы от 0.8 до 1.6 вольта в течение 2 секунд.
P0122 означает низкий уровень сигнала. Блок управления видит дроссель почти закрытым, даже когда педаль нажата.
P0123 означает высокий уровень сигнала. Блок управления видит слишком большое открытие заслонки.
Симптомы неисправности
При появлении этих кодов двигатель Toyota переходит в аварийный режим. Блок управления отключает питание электромотора дроссельной заслонки и электромагнитной муфты. Заслонка возвращается в положение примерно 6-7 градусов под действием возвратной пружины.
Машина не глохнет, но перестаёт нормально реагировать на педаль газа. Скорость ограничивается минимальной, двигатель работает на пониженных оборотах. Водитель может заметить провалы при разгоне, рывки, нестабильный холостой ход. На приборной панели горят Check Engine и, часто, индикатор системы стабилизации VSC.
Причины появления ошибок
Износ дорожек потенциометра внутри датчика. Со временем токопроводящие дорожки стираются, появляются мёртвые зоны. Сигнал датчика становится нелинейным или пропадает в определённых положениях заслонки.
Обрыв или короткое замыкание проводки. Обрыв сигнального провода даёт код P0122. Короткое замыкание на питание или массу даёт код P0123.
Окисление контактов в разъёме дроссельного узла. Влага и реагенты попадают в разъём, контакты покрываются окислами. Сопротивление растёт, сигнал искажается.
Загрязнение дроссельной заслонки. Нагар и отложения на стенках корпуса и самой заслонке меняют её ход. Блок управления не может корректно сопоставить положение заслонки с ожидаемым.
Неисправность блока управления двигателем. Реже, но встречается. ЭБУ неверно интерпретирует сигналы или не подаёт опорное напряжение на датчик.
Порядок диагностики

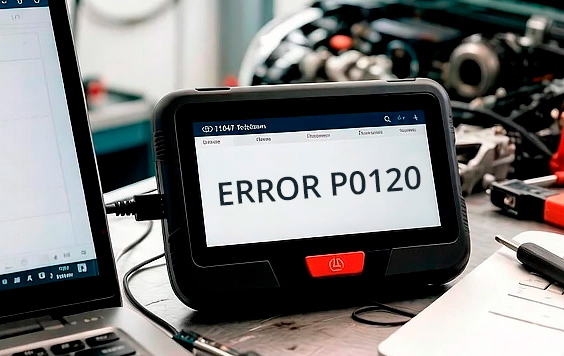

Диагностика начинается со считывания кодов профессиональным сканером. Важно посмотреть живые данные: напряжение VTA1 и VTA2 при разных положениях педали газа.
Первый шаг. Визуальный осмотр дроссельного узла и разъёма. Проверьте, нет ли следов окисления, повреждения изоляции, ослабления контактов. Убедитесь, что разъём плотно защёлкнут.
Второй шаг. Проверка сигнала датчиков сканером в реальном времени. На холостом ходу напряжение VTA1 должно быть в диапазоне примерно 0.5-1.0 вольта. При плавном нажатии на педаль газа напряжение должно расти линейно до 4.0-4.5 вольта при полностью открытой заслонке. Если сигнал прыгает, пропадает или не меняется, датчик неисправен.
Третий шаг. Проверка проводки мультиметром. Отсоедините разъёмы с дроссельного узла и с блока управления. Прозвоните провода на обрыв и короткое замыкание. Сопротивление исправного провода должно быть близко к нулю, а сопротивление между сигнальным проводом и массой или питанием должно быть очень высоким.
Четвёртый шаг. Проверка опорного напряжения. При включённом зажигании на контакте питания датчика должно быть около 5 вольт. На контакте массы надёжный контакт с кузовом.
Пятый шаг. Если проводка и питание в норме, но сигнал датчика неадекватный, дроссельный узел в сборе подлежит замене или ремонту. На Toyota датчик положения дроссельной заслонки отдельно от корпуса обычно не меняется.
Что не стоит делать
Не пытайтесь очистить сам датчик положения дроссельной заслонки агрессивными растворителями. Это герметичный потенциометр, и жидкость внутри него выведет его из строя. Чистить можно только саму заслонку и стенки корпуса, используя специальный очиститель для дроссельных узлов.
Не сбрасывайте ошибку снятием клеммы аккумулятора как метод лечения. Код вернётся после первого же запуска двигателя, так как неисправность носит постоянный характер. Кроме того, сброс адаптаций дросселя может усугубить ситуацию.
Не игнорируйте аварийный режим. Езда с ограниченной мощностью и нестабильным холостым ходом создаёт опасные ситуации на дороге и ведёт к повышенному износу двигателя.
Резюме
Коды P0120-P0123 указывают на неисправность цепи датчика положения дроссельной заслонки Toyota. P0120 общая ошибка цепи, P0121 отклонение показаний, P0122 низкий сигнал, P0123 высокий сигнал. Основные причины: износ датчика, повреждение проводки, окисление разъёмов, загрязнение заслонки. Диагностика начинается с проверки живых данных сканером, затем проверяется проводка и опорное напряжение. При подтверждённой неисправности датчика заменяется дроссельный узел в сборе.
